眾所周知，海砂中含有的氯離子會引起傳統混凝土中鋼筋腐蝕，進而導致混凝土開裂，因此，海砂混凝土的制備標準十分嚴格。

          11月15日，住房城鄉建設部辦公廳發布了關于行業標準《海砂混凝土應用技術規范（局部修訂征求意見稿）》公開征求意見的通知。未來，海砂混凝土制作要求或將有變，相關企業須重點關注。

   據了解，本次局部修訂涉及6個條文的修改，分別為第3.0.1條、第3.0.4條、第4.1.2條、第4.2.2條、第5.1.3條和第5.2.1條；增加了附錄A和附錄B。

   局部修訂征求意見稿（修改部分）如下

三、基本規定：

3.0.1、用于配制混凝土的海砂應作凈化處理。

變成：3.0.1用于配制鋼筋混凝土的海砂應作凈化處理。3.0.1A用于配制素混凝土的海砂可不經凈化處理，但使用前應進行試驗驗證。

3.0.4、海砂宜與人工砂或天然砂混合使用。此條刪除

四、原材料：

4.1、海砂

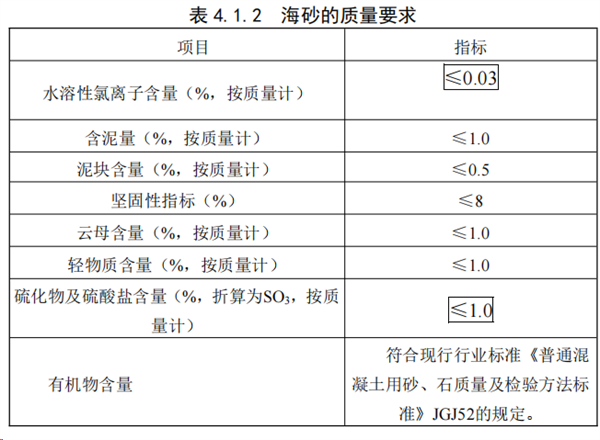

4.1.2海砂的質量應符合表4.1.2的要求。海砂質量檢驗的試驗方法應符合現行行業標準《普通混凝土用砂、石質量及檢驗方法標準》JGJ52的規定。

變成：

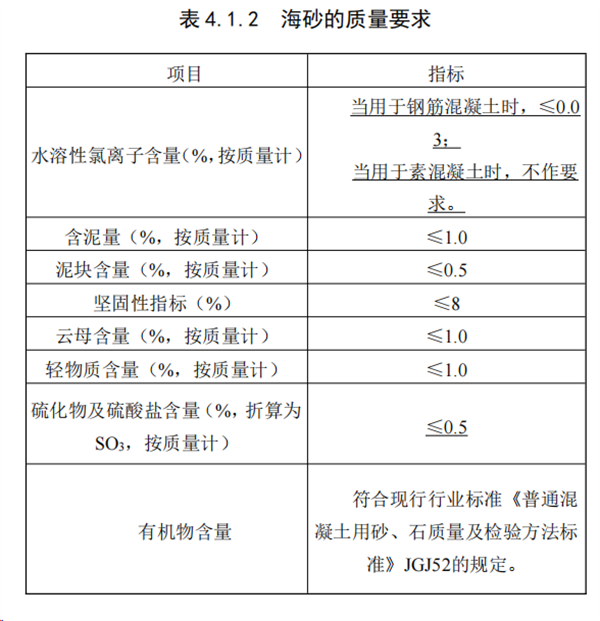

4.1.2、海砂的質量應符合表4.1.2的要求。海砂水溶性氯離子含量的試驗方法宜采用本規范附錄A、附錄B的快速測試方法，當有爭議時，應/宜/可按現行國家標準《建設用砂》GB/T14684進行判定。海砂質量檢驗的其他試驗方法應符合現行國家標準《建設用砂》GB/T14684的有關規定。

4.2.2、海砂混凝土宜采用粉煤灰、粒化高爐礦渣粉、硅灰等礦物摻合料，且粉煤灰不宜低于Ⅱ級，粒化高爐礦渣粉等級不宜低于S95級。粉煤灰和粒化高爐礦渣粉應分別符合現行國家標準《用于水泥和混凝土中的粉煤灰》GB/T1596和《用于水泥和混凝土中的粒化高爐礦渣粉》GB/T18046的規定。

變成：

4.2.2、海砂混凝土宜采用粉煤灰、粒化高爐礦渣粉、硅灰等礦物摻合料及復合摻合料。粉煤灰應符合現行國家標準《用于水泥和混凝土中的粉煤灰》GB/T1596的有關規定，粒化高爐礦渣粉應符合現行國家標準《用于水泥和混凝土中的粒化高爐礦渣粉》GB/T18046的規定，鋼渣粉應符合現行國家標準《用于水泥和混凝土中的鋼渣粉》GB/T20491的規定，粒化電爐磷渣粉應符合現行行業標準《用于水泥和混凝土中的粒化電爐磷渣粉》JG/T317的規定，天然火山灰質材料應符合現行行業標準《水泥砂漿和混凝土用天然火山灰質材料》JG/T351的規定，石灰石粉應符合現行國家標準《石灰石粉混凝土》GB/T30190的規定，復合摻合料應符合現行行業標準《混凝土用復合摻合料》JG/T486的規定。使用其他摻合料應經過系統試驗研究和論證，并應進行長期性能和耐久性能試驗驗證。

五、海砂混凝土性能：

5.1 拌合物技術要求

5.1.3 海砂混凝土拌合物的水溶性氯離子最大含量應符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯離子含量宜按照現行行業標準《水運工程混凝土試驗規程》JTJ270中混凝土拌合物中氯離子含量的快速測定方法進行測定。

變成：

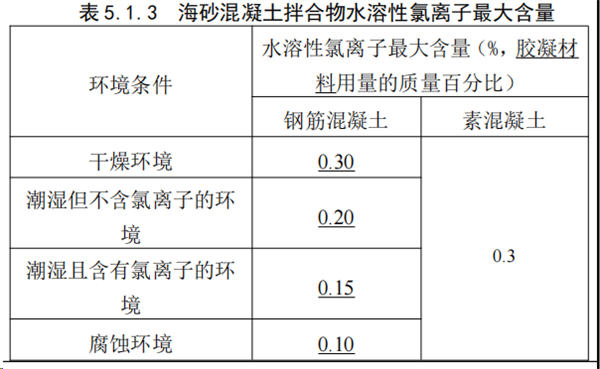

5.1.3用于結構工程的海砂混凝土拌合物的水溶性氯離子最大含量應符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯離子含量宜按照現行行業標準《混凝土中氯離子含量檢測技術規程》JGJ/T322中混凝土拌合物中氯離子含量的測定方法進行測定。計算水溶性氯離子最大含量時，輔助性膠凝材料的量不應大于硅酸鹽水泥的量，且非活性膠凝材料不應計入膠凝材料中。

5.2、力學性能

5.2.1、海砂混凝土的強度標準值、強度設計值、彈性模量、軸心抗壓強度與軸心抗拉疲勞強度設計值、疲勞變形模量等應符合現行國家規范《混凝土結構設計規范》GB50010的規定。海砂混凝土力學性能應按照現行國家標準《普通混凝土力學性能試驗方法標準》GB/T50081的規定進行試驗測定，并應滿足設計要求。

變成：5.2.1、海砂混凝土的強度標準值、強度設計值、彈性模量、軸心抗壓強度與軸心抗拉疲勞強度設計值、疲勞變形模量等應符合現行國家規范《混凝土結構設計規范》GB50010的規定。海砂混凝土力學性能應按照現行國家標準《混凝土物理力學性能試驗方法標準》GB/T50081的規定進行試驗測定，并應滿足設計要求。

來源：住建部
